SPECTROLAB S直讀光譜儀在不銹鋼中氮測定的應(yīng)用

鋼中氮主要來自鐵水、爐膛的爐氣和與鋼水接觸的空氣。氮含量影響著鋼的性能，氮含量高的鋼長時(shí)間放置，性能將變脆，這稱為“老化”或“時(shí)效”現(xiàn)象。氮還可以作為合金元素起到細(xì)化晶粒的作用。在冶煉鉻鋼、鎳鉻系鋼或鉻錳系等高金鋼時(shí)，加入適量的氮，能夠改善鋼的塑性和高溫可加工性。氮還可以提高鋼的奧氏體的穩(wěn)定性，W[N]=0.15%~0.20%，可使lCrl8Ni9型不銹鋼完全形成奧氏體組織。因此，不銹鋼冶煉過程中快速、正確分析出氮含量對煉鋼工藝質(zhì)量控制以及成本核算等有著相當(dāng)重要的指導(dǎo)意義。本工作采用光電直讀光譜法測定不銹鋼中氮的含量,可與其他元素同時(shí)分析,克服了氧氮儀在取樣制樣和分析時(shí)間上的消耗能更及時(shí)指導(dǎo)冶煉過程，使企業(yè)取得較好的經(jīng)濟(jì)效益。

1.1儀器
SPECTROLABS直讀光譜儀是基于CMOS的探測器的記錄系統(tǒng)，該系統(tǒng)適合金屬分析。從微量元素到多基體應(yīng)用，它提供了快速、高度準(zhǔn)確、異常靈活的技術(shù)選擇。

1.2準(zhǔn)確度試驗(yàn)
采用本方法和熔融熱導(dǎo)法(氧氮儀分析)對自備樣品1和樣品2中氮進(jìn)行比對試驗(yàn)，結(jié)果見表1：

1.3精密度試驗(yàn)

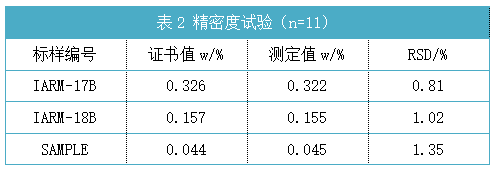

采用以上分析條件分別對氮含量為0.326%，0.157%，0.044%的進(jìn)口不銹鋼標(biāo)樣進(jìn)行11次分析，其相對標(biāo)準(zhǔn)偏差結(jié)果見表2所示。

結(jié)論

(1)本法進(jìn)一步拓寬了光電直讀光譜法在分析不銹鋼中的應(yīng)用領(lǐng)域。
(2)本法簡便、快速、精密度和準(zhǔn)確度好，且可與不銹鋼中其他元素同時(shí)測定，節(jié)省了取樣、制樣和分析時(shí)間,便于爐前快速分析。
(3)本法適于不銹鋼煉鋼生產(chǎn)控制、成品質(zhì)量控制及新產(chǎn)品科研開發(fā)中(高)氮的分析。


SPECTROLABS直讀光譜儀

在所有同類分析儀中，SPECTROLABS所提供分析速度超出想象，元素檢測限低至極限，同時(shí)它也可以提供超長的正常運(yùn)行時(shí)間和具有前瞻性的靈活性。

SPECTROLABS的推出滿足了金屬分析市場對速度的需求。例如：當(dāng)檢測低合金鋼時(shí)，它可以在20秒或更短的時(shí)間內(nèi)提供高準(zhǔn)確度的測量值！

從技術(shù)指標(biāo)和實(shí)際使用效果看，SPECTROLABS均是目前金屬冶煉廠選的、高性能的光譜儀，能夠給予金屬再加工生產(chǎn)商、汽車和航空航天制造商、以及成品和半成品、電子產(chǎn)品、半導(dǎo)體等制造商出色的解決方案。
