須知！SPCETRO LAB S 直讀光譜儀在爐前分析中的應用

目前，在鋼鐵工業，生產工藝的改進，冶煉技術的提高，都離不開化學成分分析方法的改進和配合，要想提高產品質量，必須要有先進的檢測手段和科學的測試手段。

光譜儀簡介

SPCETRO LAB S 直讀光譜儀工作原理：利用光源來激發樣品，使樣品中的的元素發出特征譜線；利用光電轉換器進行光電轉換，由積分電容貯存再由測量系統進行測量，最后計算機進行數據處理。

儀器和測試條件

SPCETRO LAB S 直讀光譜儀
磨樣機：砂紙粒度為46#
氬氣流量：250L/h
氬氣純度：99.99%
溫度：20-20℃
濕度：40-60%

（SPCETRO LAB 直讀光譜儀）

工作曲線的繪制

SPCETRO 公司在儀器出廠前已根據用戶要求制作了一系列的標準曲線，在使用過程中用戶發現由于其校正范圍廣，線性并不太好。以C元素為例，C元素校正范圍為0.001-1.5，縱觀整個曲線總體趨勢良好。但如局限在0.001-0.7%的范圍內就會發現點子的離散型大，相對誤差和最大誤差都很大，且進口標準化試樣比國產標鋼又貴，不容易購買。于是用戶在減少投資，提高分析準確度的基礎上，用國產標鋼自行制作了一條適合生產需要的工作曲線，C元素的校正范圍在0.034-0.658%完全適合我廠生產的中、低合金鋼。所作的曲線線性很好，是切實的、有效的。

樣品測試

以低合金鋼為例，選擇儀器的中、低合金鋼測試程序，用標鋼進行工作曲線標準化、用控制試樣作類型標準化，完成后即可測試試樣。

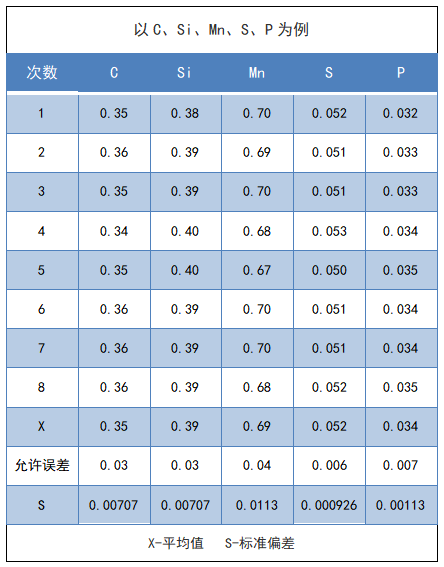

下面是一組測試數據：

上表中測試試樣為GSBH 40068-93中低合金鋼光譜用標準樣品。其中C、Si、Mn、S、P含量分別為0.345%、0.410%、0.674%、0.052%、0.034%。從上表中可以看出，光譜測定結果是穩定、可靠，能滿足爐前分析的需要。

結論

1.直讀光譜儀分析與化學分析相比，具有明顯的優點：自動化程序高，分析速度快，操作簡便，減輕了勞動強度，提高了勞動生產力，節約了電力。
2.由樣品測試列表中可以看出光譜分析的準確度高、分析結果正確可靠，符合國標4336-86的要求。
3.所取試樣質量直接影響分析結果的準確度，試樣不得有砂眼、氣孔、裂紋等。試樣制備表面要紋路清晰，不得玷污。
4.用國產標鋼替代進口標準化試樣制作的工作曲線，線性很好，能滿足我廠中、低合金鋼測試的要求，是切實可行。
5.再次開機前，最少要穩定2小時。氬氣沖洗要時間長一些，將殘留在火花內的氧氣全部驅趕出來。等儀器穩定后，多次激發廢掉，直至平行測定結果穩定，激發斑點正常后才能進行試樣測試。

本文來源SPECTRO光譜分析論文集
