LAB S直讀光譜分析儀對高錳不銹鋼中硫量的分析應用

返回列表 來源：儀德發布日期： 2021.12.01

鉻錳系(美國為200系)奧氏體不銹鋼簡稱200系列不銹鋼，它是在鉻鎳系奧氏體不銹鋼基礎上，往鋼中加入錳和(或)氮代替貴重金屬鎳元素而發展起來的，它的奧氏體元素，除錳之外還有氮，一般還有適量的鎳(4%~6%)。而市面上大量流通，用以制作建筑構件、裝飾件、車輛結構、護欄、家用電器構件和殼體、餐飲用具、醫療器具等不銹鋼主要是奧氏體不銹鋼。LAB S直讀光譜儀分析程序適用于各類不銹鋼樣品的測定，本文通過LAB S直讀光譜儀對鋼種中硫元素進行測定。

1.實驗部分

1.1樣品
不銹鋼光譜標準樣品：GSB 06-3-1321高錳不銹鋼光譜標準樣品，GSBH 40115-1996CrNiMoCu不銹鋼光譜標準樣品，太鋼不銹鋼1Cr18Ni9Ti；200系列不銹鋼內控樣。

1.2儀器
直讀光譜分析儀 LAB S（德國斯派克公司）
磨樣機

1.3試驗測定

直讀光譜分析儀 LAB S

2.結果與討論

2.1分析程序的測定
直讀光譜分析儀 LAB S 調用分析程序對5個不銹鋼標準樣品及1個200系列不銹鋼內控樣進行測定。6個樣品主要元素的標準值(或推薦值)和硫的測定結果分別見表1。

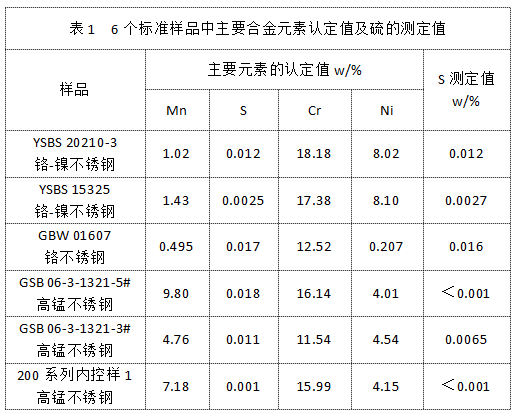

表1 6個標準樣品中主要合金元素認定值及硫的測定值

從表1可以看出：分析程序測定常規不銹鋼樣品中硫的結果準確，而測定高錳不銹鋼樣品中硫的結果異常。

2.2樣品分析
采用不銹鋼光譜標準樣品和高錳不銹鋼生產樣品，結合上述所建立硫的干擾校正模式，驗證硫回歸曲線所得硫含量的準確性。取試樣在儀器工作條件下進行測定，將硫的標準化校正(后)強度等測定數據代入式計算干擾校正(后)強度，然后再代入式，得出樣品硫的質量分數，結果見表2。

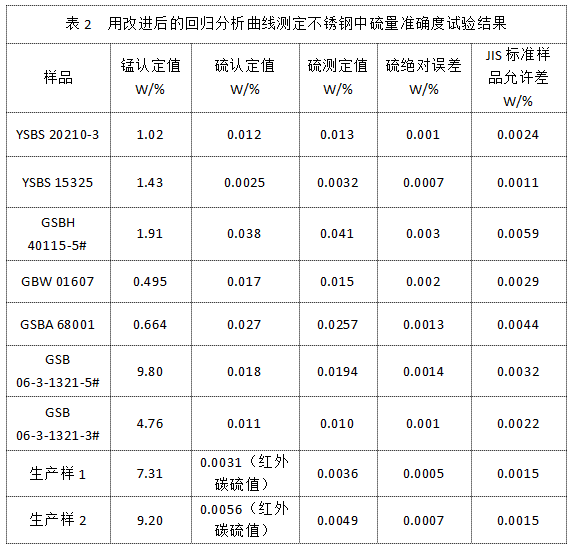

表2 用改進后的回歸分析曲線測定不銹鋼中硫量準確度試驗結果

由試驗結果可知：用新建立的硫分析曲線測定不同錳含量的系列不銹鋼樣品，測定結果與其標準由試驗結果可知：用新建立的硫分析曲線測定不同錳含量的系列不銹鋼樣品，測定結果與其標準樣類型校正的方法得到更好的測定結果。試驗證明使用直讀光譜分析儀 LAB S，得到的測定結果完全能夠滿足煉鋼生產的要求，解決了不銹鋼產品拓展在分析上的問題。

直讀光譜分析儀 LAB S

直讀光譜分析儀 LAB S完善引入CMOS探測器技術，20秒內獲得高準確度的結果（例如：低合金鋼），單一標樣實現整個系統的標準化, 此項每天可節省30分鐘工作時間。適用于金屬再加工生產商、汽車和航空航天制造商、以及成品和半成品、電子產品、半導體等制造商。
